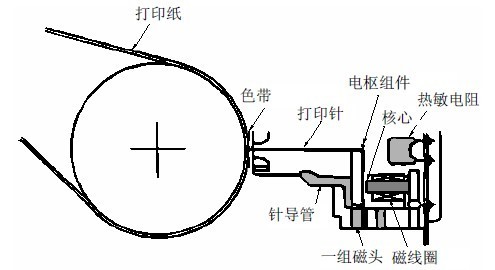

针式打印机的打印头机构及其操作:
打印头为弹簧储能式,并使用了一个永久磁体,可以很方便地取下或进行安装。打印头安装在打印机字车上,字车与胶辊并行运动,并通过打印头电路板与控制电路连接。
字车电机机构及其操作
打印机的字车电机构由如下一些部件组成:与胶辊平行放置的字车轴以及沿字车轴运动的字车轴框架。字车机构由位于字车轴框架后的字车电机驱动。字车轴使打印针平行于胶辊在其轴上移动。 当电机开始旋转后,电机的功率将被传递到微型的齿轮带上,电动机开始驱动字车轴,使其移动, 字车架的位置由位于字车轴左侧的位置传感器进行检测。

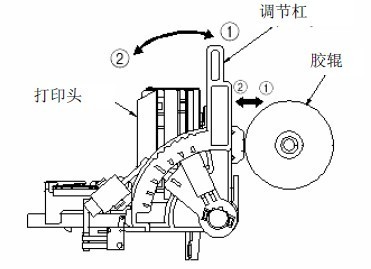

打印头间距调节机构
打印头间距调节机构用来校正打印头与胶辊的间距,调节时,可通过垂直移动调节杠,然后字车轴会旋转到所需位置。调节杠的移动将会使与其直接相连的字车轴发生转动,字车轴与调节杆的支点(可以根据字车轴对支点进行设置)偏心设置,因此,当调节杠移动时,字车轴会向着或远离调节杠旋转。 打印头也因此将向着或远离胶辊移动。
